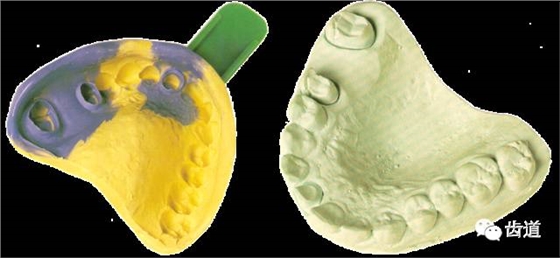

很多口腔臨床的操作實際都是在口腔外部完成的，是否準確的復制口腔組織將直接影響到模型制作的準確性，而印模材料對準確的復制口腔組織有非常重要的作用。
有研究表明,半數以上的橋冠印模的精確性都有問題，
硅橡膠印模材料是印模材料中的一種。
硅橡膠印模材料屬于高分子人工合成橡膠，近年來在口腔醫學領域應用廣泛。
1、組成

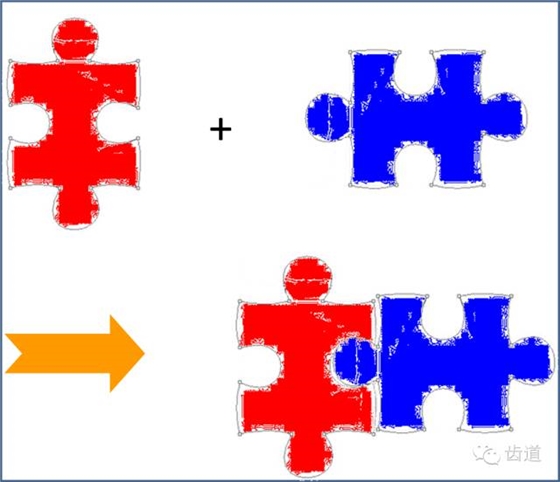

2、縮合型硅橡膠聚合原理
3、固化機制
端羥基聚二甲基硅氧烷與硅酸乙酯的四個乙氧基相遇時起交聯反應，由線狀聚合物交聯成網狀聚合物，同時生成副產物乙醇。
反應借助于催化劑（辛酸亞錫）作用可在室溫或口腔內快速進行，形成彈性體。

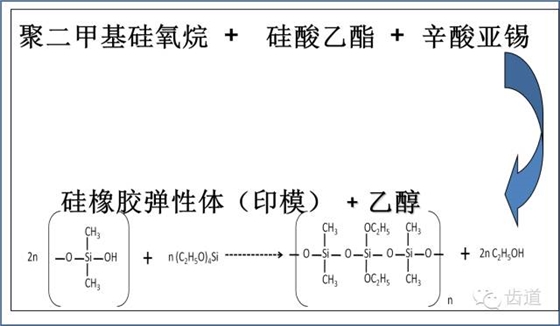

4、固化化學式
1、組成
基質：乙烯基聚硅氧烷
交聯劑：含氧硅油
催化劑：乙烯基硅氧烷鉑絡合物

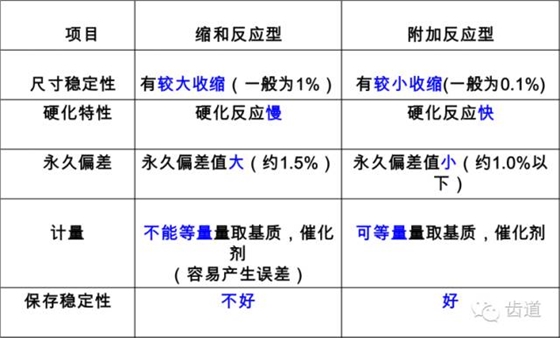

加成型硅橡膠性能更優越
操作時間較短，在口腔內凝固快
凝固后尺寸更加穩定，24小時尺寸變化0.1%
印模精確度更高，操作性能更好
2、加成型硅橡膠聚合原理
3、固化機制（交聯反應）
體系中有-OH存在，加成反應時會繼發反應，生成氫氣。會在模型表面形成氣泡。因此加成型硅橡膠取模后應放置一段時間后灌模。
1、除符合一般模型取制的要求外，還應注意避免操作時使用橡膠手套，因滑石粉和橡膠手套會影響硅橡膠印模材料的聚合。

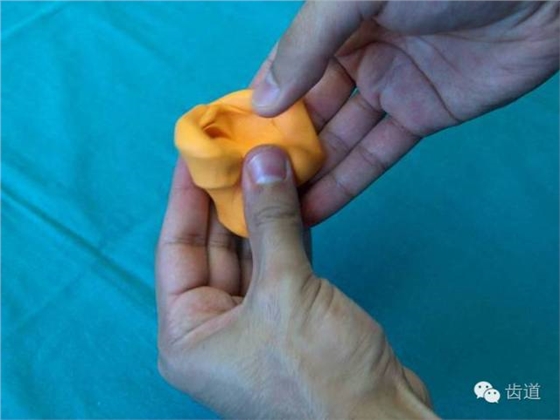

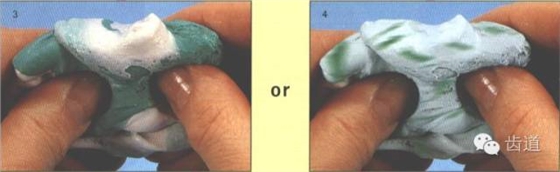

2、應用指間揉捏，避免使用掌心

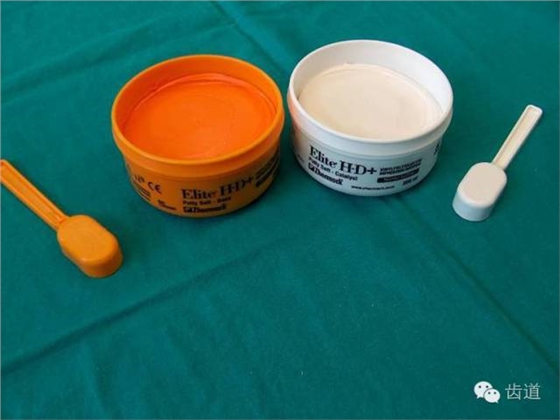

3、嚴格按照說明書要求的比例調和。
4、嚴格注意無菌操作。有些硅橡膠材料聚合后表面釋放氫氣，去印模后需放置20到30分鐘后在灌模型，否則會在模型表面產生蜂窩狀氣泡。
5、重體：
口內時間 4min
操作時間 1min
手調 30min
6、輕體：
注射時間 1min30s
口內時間 3min30s
7、溫度：23，每升高一度，加快2.5%

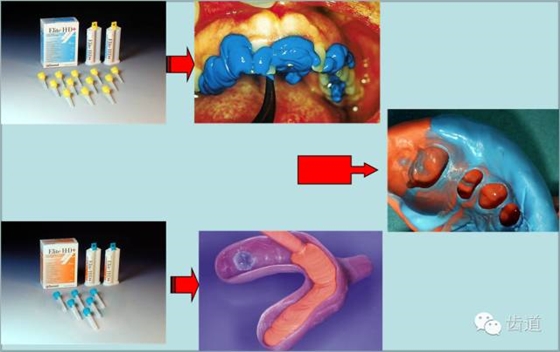

Monoplane: 一個步驟，一種密度材料
一步法：一個步驟，兩種密度材料
兩步法：一個步驟，兩種不同密度的硅橡膠
第一步印模使用灰泥（putty）密度的硅橡膠，主要目的是為第二次印模打基礎，相當于個別托盤。

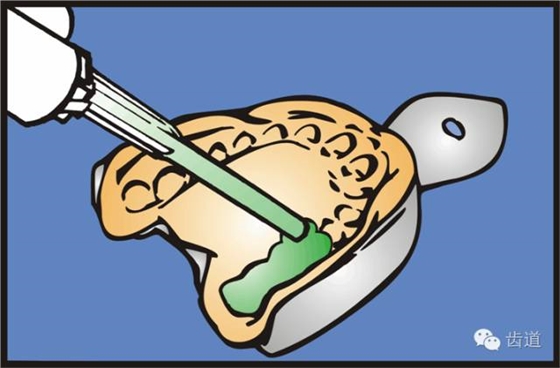

第一次印模完成后，經過修整和處理，再把輕體密度硅橡膠注射到牙齒上和第一次印模上，取精細印模。印模分兩步完成，每一步使用不同密度的硅橡膠。
第一步印模使用灰泥（putty）密度的硅橡膠，主要目的是為第二次印模打基礎，相當于個別托盤。
第一次印模完成后，經過修整和處理，再把輕體密度硅橡膠注射到牙齒上和第一次印模上，取精細印模。

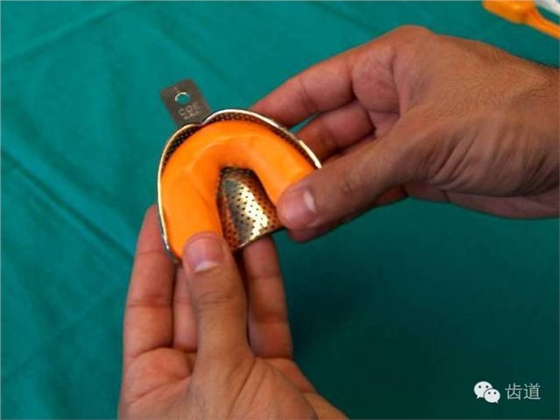

標準/個別托盤
1、終印模應覆蓋整個牙冠及牙齦緣；
2、牙列完整；
3、牙冠、牙齦緣清晰、完整，沒有氣泡空腔、缺損和褶皺；
4、牙齒的咬合面、唇頰面、舌側面解剖結構清晰
沒有脫模；
5、終印必須緊密粘附于初印上；
6、如果有第三磨牙，印模至少包括該牙近中二分之
一即使單頜治療也需全口印模。
來源于齒道
