澤康高透氧化鋯修復(fù)， 要求內(nèi)冠壁的最低厚度是多少？
?很多牙醫(yī)和技師都很關(guān)心，全瓷氧化鋯修復(fù)，內(nèi)冠壁的最低厚度是多少？以下是一些參數(shù)供參考。

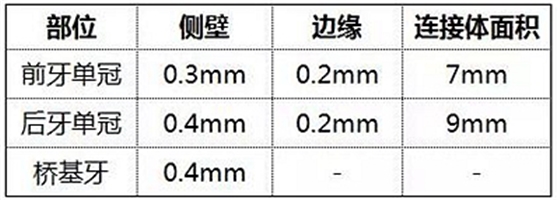

通過上表， 我們可以看到，內(nèi)冠壁的厚度在肩臺(tái)處最低可以達(dá)到0.2mm。 這個(gè)數(shù)據(jù)不僅適合澤康普通氧化鋯，也適合高透氧化鋯，因?yàn)閮烧叩膹?qiáng)度是一致的。
所以，牙醫(yī)如果選用高透作為基底冠采用全鋯修復(fù)，在備牙的時(shí)候，至少要留出以上這些空間。如果采用常規(guī)修復(fù)的話，備牙的時(shí)候還必須留出堆瓷的空間。一般情況下，頜面要留出1mm左右的堆瓷空間，以確保美觀和強(qiáng)度。鄰面的堆瓷空間可略微小一點(diǎn)。

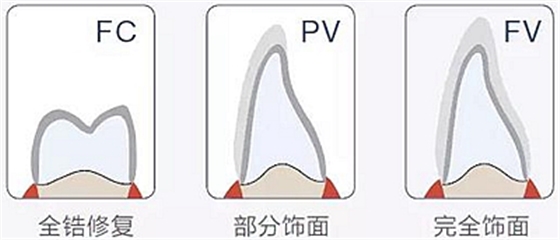

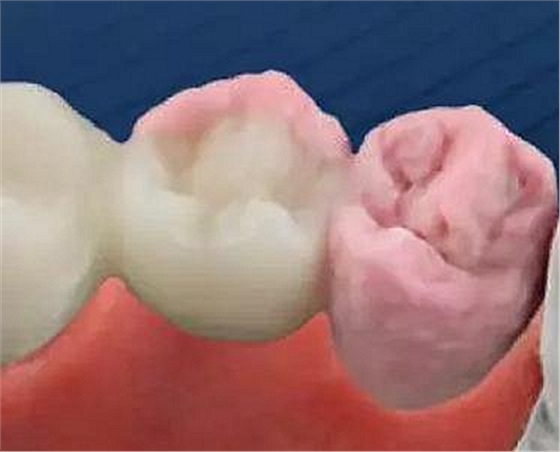

全鋯修復(fù)，表面染色
全飾面/部分飾面修復(fù)，表面堆瓷
澤康高透氧化鋯的飾面方式有3鐘，牙醫(yī)可以根據(jù)具體情況來確定備牙量 (內(nèi)冠壁的厚度+飾面層的厚度)

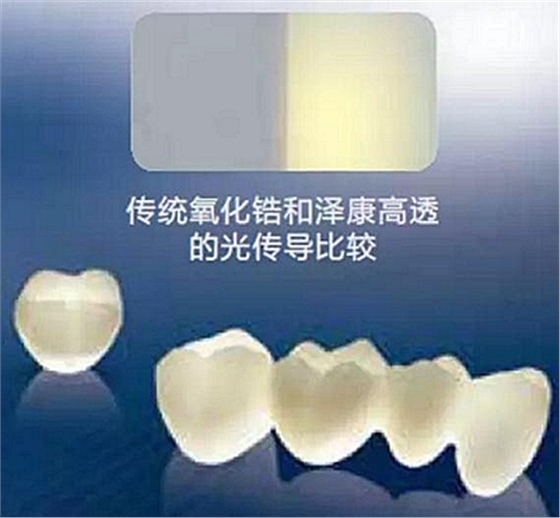

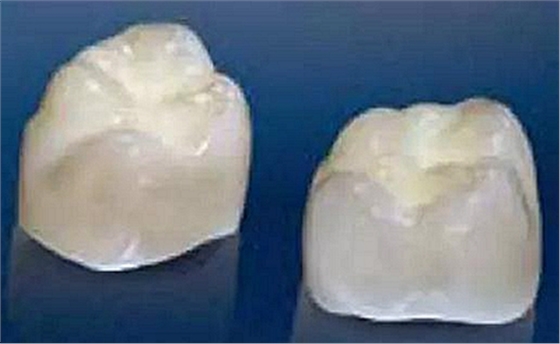

澤康高透氧化鋯通透性增加了， 強(qiáng)度會(huì)降低嗎？
按照通常的理解，往往全瓷材料通透性增加了，其強(qiáng)度就會(huì)降低。澤康高透氧化鋯同比普通氧化鋯，通透性增加了，強(qiáng)度降低了嗎？
答案為不是！
增加氧化鋁的含量不是獲得更高透明度的唯一的途徑。我們可以觀察到在澤康材料中低于2%的氧化鋁含量其實(shí)對(duì)氧化鋯的物理性能影響微乎其微。
對(duì)于獲得更高透明度，燒結(jié)溫度和燒結(jié)周期更為重要。
CERCON 澤康和 CERCON ht（澤康高透）的技術(shù)參數(shù):
熱膨脹系數(shù)（TEC）
10.5 μm/m·K(25–500°C)
撓曲強(qiáng)度
1200MPa(3點(diǎn)彎曲)
彈性模量（MOE）
210GPa
成分
ZrO2 92%
Y2O3 5%
HfO2<2%
AlO2,SiO2<1%
來源：錦冠橋義齒
