加聚硅橡膠永久軟襯材料
臨床應(yīng)用
用于可摘局部義齒或全口義齒的永久軟襯
1.去除上頜或下頜的局部壓力過(guò)大區(qū)域
2.特別適合加強(qiáng)義齒基托組織面與松軟牙槽嵴的密合性
3.增加舒適度，緩沖牙槽嵴上倒凹處
4.通過(guò)具有彈性的重襯后，義齒組織面與牙槽嵴功能性密合，改善上頜義齒的固位
適用于種植義齒的熱處理（種植體和覆蓋義齒軟襯）
操作方法
義齒預(yù)備：
必要時(shí)，去除舊的重襯材料，磨除義齒上需重襯的所有區(qū)域，厚度至少1mm。義齒邊緣建議預(yù)備圓滑。預(yù)備完成后，義齒表面應(yīng)隔濕，防止唾液或樹(shù)脂單體污染。
Primer底涂劑的使用：
在所需覆蓋的義齒組織面涂一薄層Primer底涂劑，并讓其完全揮發(fā)（約1分鐘）。特別是在義齒邊緣處，應(yīng)特別注意充分涂布。至少涂布2層。為防止溶劑蒸發(fā)，使用后將瓶蓋擰緊。
Silagum Automix Comfort soft relining賽拉格硅橡膠軟襯的使用：
將彈藥筒插入注射槍內(nèi)，并將彈藥筒上的保護(hù)帽取下。當(dāng)?shù)谝淮问褂脧椝幫矔r(shí)，應(yīng)檢查確認(rèn)賽拉格軟襯硅橡膠已從兩個(gè)輸出口擠壓出。更換一個(gè)新的攪拌頭后，按動(dòng)扳手就可直接使用。攪拌頭將確保兩組分材料的正確混合。首先將材料注射在義齒邊緣嵴，然后至義齒基底。軟襯材料在重襯區(qū)應(yīng)有2mm的厚度。賽拉格硅橡膠軟襯的總操作時(shí)間為1：45分(包括混合時(shí)間)。
直接重襯法：
隔濕。放置軟襯材料后，1分鐘內(nèi)將義齒放入患者口中。囑患者輕輕地咬合至正中牙合。在閉口狀態(tài)下，不要施加額外壓力，囑患者做吞咽和咀嚼動(dòng)作5分鐘。
注意：
做上述功能性運(yùn)動(dòng)時(shí)，患者應(yīng)坐直或稍向前傾，以免未凝固的材料流入患者的咽喉部，。
6分鐘后，義齒可從口內(nèi)取出。清洗和消毒后，再過(guò)10分鐘，可開(kāi)始打磨和拋光。為獲得完美舒適的組織面，在完成修整的區(qū)域涂布Varnish上光漆。
間接重襯法：
用義齒取功能性印模。灌注石膏后用夾子固定。
注意：不要使用聚硫印模材料！所用的印模材料應(yīng)有較長(zhǎng)的工作時(shí)間和適當(dāng)?shù)恼承浴＝ㄗh使用合適的分離劑（石膏和義齒之間）
用技工硅橡膠取得義齒面或整副義齒的陰模。確保位置固定，準(zhǔn)確記錄與模型之間的垂直關(guān)系。強(qiáng)烈建議使用夾子夾緊模型。去除所有印模材料后，義齒表面應(yīng)圓鈍、干凈。
涂布Prime底涂劑后放置軟襯材料。將義齒放在模型上，并按架記錄的位置加壓固定。待軟襯材料固化30分鐘，也在40—50℃壓力鍋內(nèi)加熱10分鐘，完成固化。打磨義齒，為獲得完美的組織面，可在完成打磨的區(qū)域涂布舒適漆。
修補(bǔ)
軟襯的義齒表面干燥并脫脂后可直接放置Silagum Automix Comfort。在口內(nèi)固化需7:00分鐘，在壓力鍋內(nèi)（40—50℃）需5:00分鐘。
磨光和涂布舒適漆
用剪刀或雕刀去除過(guò)多材料，并用合適的硅橡膠磨具磨光。
為保護(hù)硅橡膠軟襯表面，可將舒適漆1：1比例混合，并用毛刷涂布（小心氣泡）在組織面上，干燥15:00分鐘。

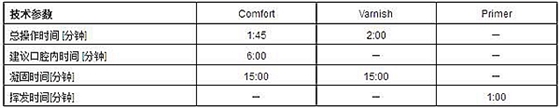

技術(shù)參數(shù)
成份
Comfort軟襯材料：乙烯基硅橡膠，氫化硅橡膠，氣相二氧化硅，添加劑，鉑催化劑
Primer底涂劑：乙醛，改良聚丙烯酸酯，添加劑
Varnish上光劑：乙烯基硅橡膠，氫化硅橡膠，添加劑，鉑催化劑
儲(chǔ)存
保溫度低于23℃
超過(guò)有效期請(qǐng)勿使用。
禁忌
已知對(duì)其中某一成分過(guò)敏的病例，請(qǐng)勿使用。個(gè)別病例可能存在接觸過(guò)敏。
特殊說(shuō)明
在固化后的24小時(shí)內(nèi)，重襯不能承受機(jī)械壓力（如：用毛刷清潔）。
